Mitä ovat teollisuusmetallikotelot ja miksi ne ovat välttämättömiä laitteiden suojauksessa?

Mitä teolliset metallikotelot tarkalleen ovat?

Teolliset metallikotelot ovat suojakoteloita, jotka on valmistettu ensisijaisesti teräksestä, ruostumattomasta teräksestä tai alumiinista mekaanisella metallilevykäsittelyllä. Ne on suunniteltu sijoittamaan sähkökomponentteja, ohjausjärjestelmiä, taajuusmuuttajia, PLC:itä, viestintälaitteita ja herkkiä instrumentointia vaativiin ympäristöihin, kuten tehtaisiin, voimalaitoksiin, ulkosähköasemille ja meriasennuksiin.

Toisin kuin kuluttajaluokan muovilaatikot, metallikotelot tarjoavat erinomaisen mekaanisen iskunkestävyyden, palonestokyvyn ja pitkän aikavälin mittavakauden. Keskeisiä ominaisuuksia ovat:

• Korkea mekaaninen lujuus – kestää tärinää, iskuja ja fyysistä kosketusta (IK-luokitukset IK10 asti).
• Ympäristönsuojelu – IP66/IP67 tai NEMA 4X -luokitukset pölyä, vesisuihkuja ja korroosiota vastaan.
• EMI/RFI-suojaus – johtavat metallipinnat estävät sähkömagneettiset häiriöt, mikä on kriittistä tarkkuusohjauksen kannalta.
• Lämpöhäviö – metalli johtaa luonnostaan lämpöä, jota usein tehostetaan tuuletusaukoilla tai jäähdytysrivoilla.

Tärkeä takeaway: Metalliset kotelot ovat ensimmäinen puolustuslinja tuotannon pysäyttämisen aiheuttamia vikoja vastaan, ja niiden suorituskyky riippuu vahvasti tarkkuuslevyjen käsittelytekniikoista.

Miksi mekaaninen metallilevyjen käsittely on luotettavien koteloiden selkäranka?

Teollisuuden metallikoteloiden laatu, toleranssit ja kestävyys määräytyvät suoraan mekaanisilla peltityöstömenetelmillä. Prosessit, kuten laserleikkaus, CNC-lävistys, tarkkuustaivutus, hitsaus ja pinnan viimeistely, varmistavat, että kotelot täyttävät tiukat IP/NEMA-standardit ja rakennevaatimukset. Pienetkin poikkeamat tasoissa tai saumavälissä voivat vaarantaa suojan pölyn tai veden sisäänpääsyltä.

Kriittiset metallilevyparametrit, jotka vaikuttavat kotelon suorituskykyyn:

• Materiaalin paksuus: Tyypillisesti 0,8 mm - 4,0 mm vakiokoteloille; raskaampi mittari iskunkestävälle alueelle.
• Taivutustarkkuus: ±0,3 mm tai tiukempi varmistaa oven oikean tiivistyksen ja komponenttien asennuksen kohdistuksen.
• Hitsauksen eheys: Jatkuva saumahitsaus (vs. ommelhitsaus) estää vuotoreitit ja lisää vääntöjäykkyyttä.
• Pintakäsittely: Jauhemaalaus (60–100 μm paksuus) lisää korroosionkestävyyttä ja suolasuihkusuojaa jopa 1000 tuntiin.

Toimialan vertailuarvo: Laserleikatut reunat purseenpoistolla ja tarkalla taitolla vähentävät sisääntuloreittejä; Tilastolliset tutkimukset osoittavat, että edistyneellä ohutlevyprosessoinnilla valmistetut kotelot saavuttavat 94 % korkeamman IP66-sertifikaatin kuin alkeelliset valmistusmenetelmät.

Tyypillinen ohutlevyn käsittelyn työnkulku koteloiden valmistukseen

Tarkka käsittelyn lisäarvo: Jokaista vaihetta on valvottava tiukasti – esimerkiksi laseruurteen sakeus alle 0,1 mm, taivutussäteen tarkkuus ja hitsin tunkeutumissyvyys (≥ 80 % materiaalin paksuudesta) vaikuttavat suoraan kotelon tunkeutumissuojaukseen ja rakenteen käyttöikään.

Kriittisten materiaalien valinta: miten metallityypit vaikuttavat suojaustasoihin

Oikean metallin valinta teollisuuskoteloon riippuu ympäristön aggressiivisuudesta, vaaditusta lujuudesta ja painorajoituksista. Alla on vertailu tavallisista materiaaleista, joita käytetään koteloiden mekaanisessa peltityöstössä:

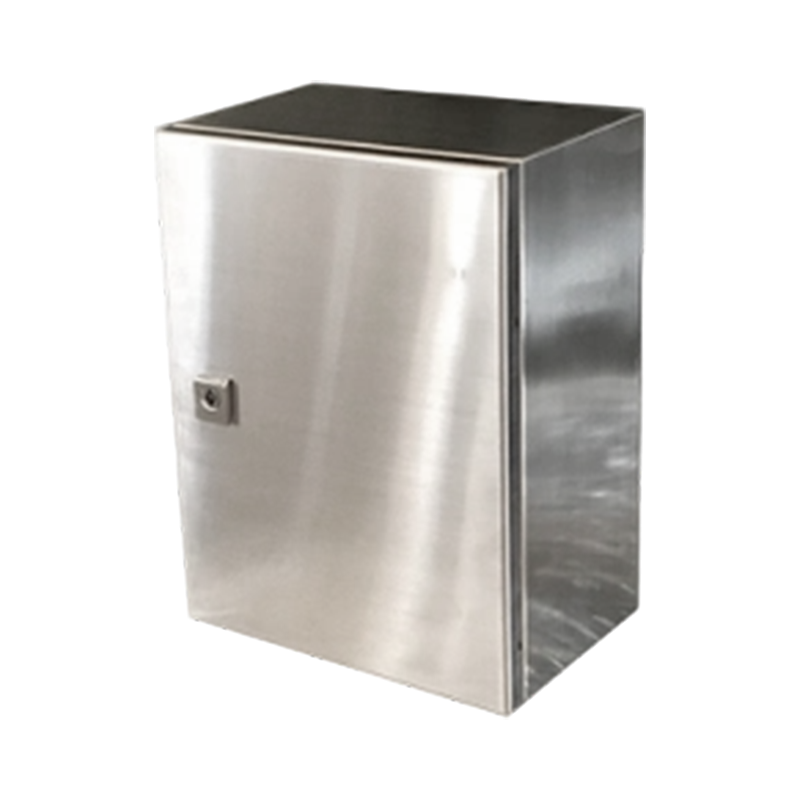

Keskeinen ohje: Ruostumattomasta teräksestä valmistetut kotelot (luokka 316L) kestävät yli 1 500 tuntia suolasumua syövyttävissä ympäristöissä. EMI-herkässä elektroniikassa alumiini tarjoaa 80–100 dB:n suojaustehokkuuden 1 GHz:n taajuudella, kun se on oikein maadoitettu.

Lisäksi ohutlevyjen käsittely, kuten teräskoteloiden jälkisinkitys, voi saavuttaa jopa 800 tunnin neutraalin suolasuojauksen, mikä tekee niistä kustannustehokkaita monissa teollisuussovelluksissa ja täyttävät NEMA 12- tai IP54-standardit.

IP- ja NEMA-luokitukset: Laitteiden suojauksen määrä

Teollisuuden metallikotelot on sertifioitu tunkeutumissuojauksella (IP) tai NEMA-luokituksilla, jotka määrittelevät kestävyyden kiinteitä aineita ja nesteitä vastaan. Näiden standardien ymmärtäminen auttaa insinöörejä valitsemaan oikean kotelon jokaiseen ympäristöön. Yleisiä teollisuusvaatimuksia ovat IP54 (pölysuojattu ja roiskevesi), IP66 (pölytiivis ja tehokkaat suihkut) ja NEMA 4X (korroosionkestävä, vesitiivis ja jäänkestävä).

Tehokkuustiedot: Kotelot, joiden IP66-luokitus ja jotka on valmistettu 2,0 mm:n ruostumattomasta teräksestä jatkuvalla hitsauksella, kestävät 12,5 mm:n suuttimen vesisuihkuja 100 kPa:n paineella ilman vuotoa – validoitu standarditesteillä. NEMA 4X -kotelot vähentävät korroosiosta johtuvia vikoja jopa 70 %:lla kriittisten ulkokäyttöön tarkoitettujen tietoliikennesuojien osalta.

Kun mekaaninen metallilevytyöstö sisältää tiivistekanavat ja kiinteät laitteistot, kotelo voi saavuttaa korkeammat arvot luotettavasti. Tasaisuuden varmistaminen taivutuksen jälkeen (≤0,5 mm/m) on edellytys tasaisen tiivisteen puristuksen ja siten IP66/NEMA 4X -sertifikaatin saavuttamiselle.

Kuinka metallikotelot päihittävät ympäristöuhat: tietoihin perustuvat edut

Teollisuusympäristöissä yhdistyvät useita stressitekijöitä: lämpötilan vaihtelut (-40 °C - 85 °C), kosteus jopa 95%, ilmassa olevat hiukkaset, syövyttävät kaasut ja sähkömagneettinen melu. Metalliset kotelot puuttuvat kaikkiin uhkiin mitattavissa olevalla tehokkuudella:

• Mekaaninen iskunkestävyys: Teräskotelot kestävät >20 joulen iskun (IK10-standardi) ja suojaavat sisäosia putoavilta työkaluilta tai roskilta.
• Lämpöteho: Alumiinikotelot haihduttavat lämpöä 4x paremmin kuin muovi; tuuletusaukkojen ja sisäisten ohjauslevyjen ansiosta sisälämpötilat pysyvät 10–15°C ympäristön lämpötilaa alhaisempia ilman aktiivista jäähdytystä.
• Kemiallinen ja UV-kestävyys: Jauhemaalatut pinnat kestävät liuottimia, öljyjä ja UV-hajoamista (värin säilyvyys yli 5 vuotta ulkona).
• EMI-vaimennus: Teräskotelot tarjoavat jopa 60 dB:n suojaustehokkuuden 1 GHz:llä, mikä on kriittistä VFD-laitteille ja radioherkille laitteille.

Luotettavuusmittari: 500 teollisuuden ohjauspaneelin vertailevassa tutkimuksessa hitsattuihin teräskoteloihin, joissa on oikea maadoitus, osoitti, että vikojen välinen keskimääräinen aika (MTBF) oli 3,2 kertaa suurempi kuin ei-metallisissa koteloissa vastaavissa olosuhteissa. Tämä tarkoittaa suoraan vähentyneitä seisokkeja ja alhaisempia kokonaiskustannuksia.

Usein kysytyt kysymykset (FAQ) teollisista metallikoteloista ja metallilevyjen käsittelystä

1. Mitä eroa on metallikoteloiden IP- ja NEMA-luokituksen välillä?

IP-luokitukset (Ingress Protection) keskittyvät vain kiinteiden hiukkasten ja nesteiden sisäänpääsyyn, kun taas NEMA-luokitukset huomioivat lisäksi korroosionkestävyyden, sopivuuden vaarallisiin kohteisiin ja tiivisteiden ikääntymisen. Esimerkiksi NEMA 4X -kotelot ovat IP66-vastaavia, mutta sisältävät myös suolasuihku- ja korroosiokokeita. Teollisuuden suunnittelijat valitsevat usein NEMA:n Pohjois-Amerikan projekteihin ja IP:n kansainvälisiin sovelluksiin.

2. Miten peltimittari vaikuttaa kotelon kestävyyteen?

Paksumpi mittari (pienempi luku, esim. 14 ga vs 16 ga) lisää mekaanista lujuutta ja kolhujen kestävyyttä. Lattialla seisoville koteloille suositellaan 2,0 mm (14 ga) terästä korkean tärinävyöhykkeille, kun taas 1,2 mm seinäasennuslaatikoille on vakiona. Hitsatut kulmat ja vahvistetut laipat parantavat vääntöjäykkyyttä merkittävästi.

3. Voidaanko teollisuusmetallikoteloita räätälöidä tietyille laitteille?

Kyllä. Mekaaninen metallilevytyöstö mahdollistaa täysin räätälöidyt leikkaukset, kierrereiät, saranoidut ovet, asennuslevyt ja sisäiset alapaneelit. Nykyaikainen laserleikkaus ja CNC-taivutus mahdollistavat monimutkaiset geometriat tiukoilla toleransseilla (±0,1 mm) ilman kalliita työkaluja. Tyypillinen räätälöinti sisältää tuuletussäleiköt, kaapeliläpiviennit ja katseluikkunat.

4. Mitkä pintakäsittelyt tarjoavat parhaan korroosionkestävyyden ulkokoteloille?

Hiiliteräkselle: kuumasinkitys (≥85 µm) ja sen jälkeen polyesterijauhemaalaus tuottaa >1500 tunnin suolaruiskutuksen kestävyyden. Ruostumaton teräs: passivointi tai sähkökiillotus parantaa luonnollista kromioksidikerrosta. Alumiinikotelot hyötyvät kovasta anodisoinnista (paksuus 50 µm) hankaavissa rannikkoympäristöissä.

5. Vaatiiko hitsaus aina kestävässä teollisuuskotelossa?

Hitsatut kulmat ja saumat tarjoavat erinomaisen rakenteellisen eheyden ja pöly-/vesitiiviyden verrattuna taitettuihin ja kiinnitettyihin malleihin. IP66:lle ja sitä korkeammalle jatkuva saumahitsaus (MIG/TIG) on pakollinen. Modulaarisissa koteloissa tai IP54-luokituksessa voidaan kuitenkin hyväksyä niitatut tai ruuvatut kokoonpanot tiivisteillä, jos ne on suunniteltu limittäin.

6. Kuinka voin varmistaa asianmukaisen maadoituksen ja liitoksen metallikoteloiden kanssa?

Metallilevyn käsittelyyn tulee sisältyä erityiset maadoituspultit tai kierreliittimet. Kotelomateriaali itsessään tarjoaa matalan impedanssin polun, jos kaikki paneelit on liitetty sähköisesti. Vakiokäytäntö vaatii alle 0,1 ohmin maadoitusresistanssin ovien, rungon ja taustalevyn välillä turvallisuuden ja EMI-vaimennusten varmistamiseksi.
