Olennainen liekinsammutuslevyjen opas: Työturvallisuuden suunnittelu
Teollisuuden turvajärjestelmien monimutkaisessa ympäristössä harvat komponentit ovat yhtä tärkeitä ja niistä ei voida neuvotella liekinsammutuslevy . Se toimii viimeisenä esteenä katastrofaalista liekin leviämistä vastaan, ja sen suorituskyky riippuu tarkkuussuunnittelusta ja tiukoista valmistusstandardeista. Wuxi Runjiu Tian Machinery Co., Ltd. on mekaaninen ohutlevynkäsittelyyritys, joka yhdistää suunnittelun, tuotannon, myynnin ja palvelun, ja ymmärtää, että luotettavan liekinsammuttimen valmistaminen on metallurgisen tietämyksen, tarkkuusvalmistuksen ja horjumattoman laadunvalvonnan harjoittelua. Tässä oppaassa perehdytään liekinsammutuslevyjen teknisiin yksityiskohtiin ja selitetään, kuinka edistynyt valmistus muuttaa raakametallin tärkeäksi turvakilveksi.
Kriittinen toiminto: Kuinka liekinsammutuslevy toimii

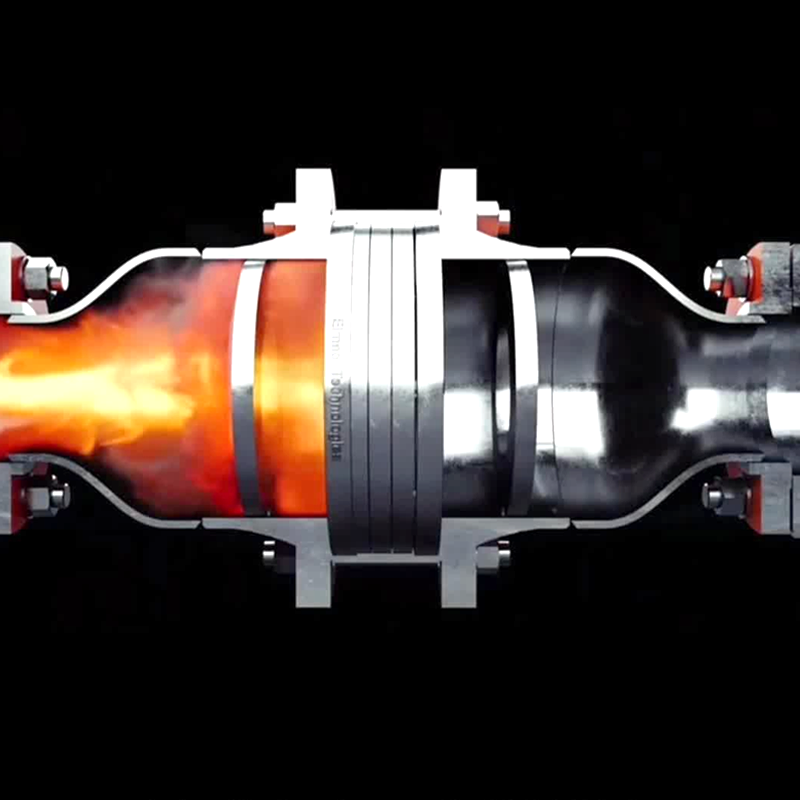

Liekinsammutuslevy on passiivinen turvalaite, joka on suunniteltu estämään liekin siirtyminen putken tai kanavan läpi. Se sisältää matriisin pieniä, tarkasti muodostettuja kanavia tai kanavia. Kun liekin etuosa tulee sammuttimeen, nämä kanavat absorboivat liekin lämpöenergiaa ja jäähdyttävät sen kaasuseoksen itsesyttymislämpötilan alapuolelle. Tämä prosessi, joka tunnetaan nimellä "liekin sammuttaminen", sammuttaa liekin tehokkaasti ja antaa silti kaasujen virrata. Sen luotettavuus on ensiarvoisen tärkeää syttyviä kaasuja tai höyryjä käsittelevissä järjestelmissä, kuten kemiallisissa prosessoinneissa, öljy- ja kaasutoiminnoissa sekä teollisissa ilmanvaihtojärjestelmissä, kuten öljysumun puhdistuslaitteissa.
Suunnittelu ja valmistus: missä tarkkuus määrittää turvallisuuden
Liekinsammuttimen tehokkuus ei ole sattumaa, vaan harkittua suunnittelua ja vaativaa tuotantoa. Keskeisten parametrien on oltava täydellisessä harmoniassa tiettyjen turvallisuusstandardien, kuten ATEX tai ISO 16852, täyttämiseksi.
Suunnittelun ydinparametrit
| Parametri | Kuvaus | Vaikutus suorituskykyyn |
| Suurin kokeellinen turvaväli (MESG) | Kaasuseoksen ominaisuus, joka määrittää suurimman raon, joka estää liekin siirtymisen. | Sanelee suoraan vaaditun enimmäiskanavan leveyden sulkulevyssä kyseiselle kaasulle. |
| Kanavan hydraulinen halkaisija | Karkaisukanavien kriittinen poikkileikkausmitta. | Sen on oltava pienempi kuin kohdekaasun MESG sammutuksen varmistamiseksi. Tyypillisesti vaihtelee millimetrin murto-osista muutamaan millimetriin. |
| Levyn paksuus ja vapaa tilavuus | Kanavien pituus ja avoimen tilan prosenttiosuus levyssä. | Määrittää lämmön absorptiokyvyn ja virtausvastuksen. Tasapainoa tarvitaan tehokkaaseen sammutukseen ja hyväksyttävään painehäviöön. |
| Materiaalin valinta | Yleensä ruostumaton teräs (304/316), alumiini tai erikoisseokset. | Valittu korkean lämmönjohtavuuden, korroosionkestävyyden ja rakenteellisen eheyden vuoksi korkeissa lämpötiloissa. |
Tarkkuuslevyjen valmistuksen rooli
Näiden suunnitteluparametrien muuntaminen toimivaksi laitteeksi vaatii huippuluokan valmistuskykyä. Tässä on edistyneen teknologian ja laatufilosofian integrointi, kuten Wuxi Runjiu Tian Machineryn kaltaiset valmistajat ovat osoittaneet.
- Erittäin tarkka laserleikkaus: Tämä tekniikka on ihanteellinen kanavavalikoiman luomiseen äärimmäisen tarkasti ja johdonmukaisesti. Se varmistaa puhtaat, jäysteettomat reunat jokaisessa kanavassa – kriittinen tekijä, koska kaikki epätäydellisyydet voivat olla kuuma piste ja vaarantaa sammutusprosessin.
- Materiaalin tasaisuus ja tasaisuus: Pohjamateriaalilla on oltava tasaiset ominaisuudet ja se on työstettävä korkeatasoiseksi. Vääntyvät tai epätasaiset pinnat voivat muuttaa kanavan mittoja ja luoda vuotoreittejä liekeille.
- Laadunvarmistus: Jokaiselle erälle on suoritettava tiukka tarkastus. Tämä sisältää kanavien mittatarkistuksen, painehäviötestin virtausominaisuuksien validoimiseksi ja kriittisissä sovelluksissa prototyypin liekinsammutustestit.
Erittäin tarkkojen laserleikkauskoneiden, CNC-lävistyskoneiden ja puoliautomaattisen ruiskutuslinjan (koteloiden suojapinnoitteille) hallussa on vankka perusta, jota tarvitaan näiden korkealaatuisten tuotevaatimusten jatkuvaan täyttämiseen.
FAQ
Mitä eroa on syttymis- ja räjähdyssammuttimella, ja voidaanko samaa levyä käyttää molempiin?
Tämä on sovelluksen perustavanlaatuinen ero. Säilytyssammutin on suunniteltu pysäyttämään etenevä aliääninen liekkirintama (deflagraation). kohti laite. Räjähdyssammutin on rakennettu kestämään jo muodostuneen räjähdyksen äärimmäistä ylipainetta ja yliääni-iskuaaltoa. Ne eivät ole keskenään vaihdettavissa. Räjähdyssammuttimet ovat huomattavasti kestävämpiä, ja niissä on usein useita paksumpia levyjä tai erikoispuristettuja metallielementtejä. Väärän tyypin valinta voi johtaa katastrofaaliseen epäonnistumiseen. Sovelluksen putken pituus, kaasuseos ja sytytyskohdan sijainti määrittävät vaaditun tyypin.
Kuinka valitsen oikean materiaalin (ruostumaton teräs vs. alumiini) liekinsammutuslevylle?
Materiaalin valintaa ohjaavat prosessiympäristö ja kaasun ominaisuudet. Ruostumaton teräs (luokka 304 tai 316) on yleisin valinta erinomaisen korroosionkestävyyden, korkean lujuuden ja hyvän lämmönjohtavuuden ansiosta. Se soveltuu useimmille kemikaali- ja hiilivetyhöyryille. Alumiini on valittu sen erinomaisen lämmönjohtavuuden (parantaa lämmön haihtumista) ja alhaisempien kustannusten vuoksi, mutta vain sovelluksiin, joissa on syövyttäviä kaasuja ja joissa se on nimenomaisesti sallittua (setä ei saa koskaan käyttää asetyleenin kanssa räjähtävien asetylidien muodostumisvaaran vuoksi). Tutustu aina kaasun yhteensopivuustaulukoihin ja asiaankuuluviin turvallisuusstandardeihin.
Mitä huoltoa ja tarkastusta in-line liekinsammuttimille tarvitaan?
Liekinsammuttimet ovat kriittisiä turvalaitteita ja vaativat muodollisen huoltoaikataulun. Säännöllisiin tarkastuksiin tulee sisältyä:
- Visuaalinen tarkistus: Etsi korroosion, likaantumisen tai fyysisten vaurioiden merkkejä.
- Painehäviön seuranta: Merkittävä paine-eron nousu pysäyttimen yli osoittaa tukkeutumista hiukkasista, polymeereistä tai jäästä, mikä voi haitata virtausta ja heikentää sammutuksen tehokkuutta.
- Yksityiskohtainen puhdistus: Pysäyttimet on puhdistettava säännöllisesti valmistajan ohjeiden mukaisesti – usein liuottimilla, höyryllä tai ultraäänipuhdistusaineilla – tukosten poistamiseksi. Elementtiä on käsiteltävä varovasti, jotta vältetään vaurioittamasta tarkkoja sammutuskanavia.
Levy tulee vaihtaa, jos puhdistus ei voi palauttaa suorituskykyä tai jos kanavissa havaitaan vaurioita.
Voidaanko liekinsammutuslevyä käyttää varastosäiliön tuuletusaukon ainoana turvalaitteena?
Ei, tämä on yleinen väärinkäsitys, johon liittyy vakavia riskejä. Säiliön tuuletusaukon liekinsammutin on tärkeä viimeinen puolustuslinja, mutta sen tulisi olla osa kerrostettua suojajärjestelmää. Ensisijainen suojaus on inertin ilmakehän ylläpitäminen (pehmuste) tai höyrypitoisuuden pitäminen syttymisalueen ulkopuolella. Pysäyttimet voivat tukkeutua ajan myötä. Paras käytäntö on käyttää a paine/tyhjiöilmaventtiili integroidulla, sertifioidulla liekinsammutuselementillä. Tämä yhdistelmä tarjoaa normaalin hengitystoiminnon säiliölle samalla kun se sisältää turvaominaisuuden. Pelkästään pysäyttimeen luottamista ilman muita ohjaimia ei pidetä nykyaikaisten turvallisuusstandardien mukaan riittävänä suojana.
Miten sammutuskanavien valmistustarkkuus vaikuttaa pysäyttimen sertifiointiin?
Sertifiointielimet (esim. ATEX-, UL- tai FM-hyväksynnät) eivät vain sertifioi suunnittelua; he sertifioivat tuotteen tietystä valmistuslähteestä. Sertifiointiprosessi vahvistaa, että valmistajan koko prosessi materiaalihankinnasta ja suunnittelulaskelmista erityisiin koneistusmenetelmiin ja laadunvalvontatarkastuksiin tuottaa yhtenäisen ja luotettavan tuotteen. Erittäin tarkkaa laserleikkausta käyttävä valmistaja voi osoittaa tiukemmat toleranssit ja korkeamman konsistenssin kuin tavanomaista porausta käyttävä valmistaja. Tämä todistettu uusittavuus on avaintekijä sertifioinnin saamisessa ja ylläpitämisessä, sillä se takaa, että jokainen tehtaalta lähtevä yksikkö toimii samalla tavalla kuin prototyyppi, joka läpäisi tiukat viralliset liekkitestit.
